一、性能说明：

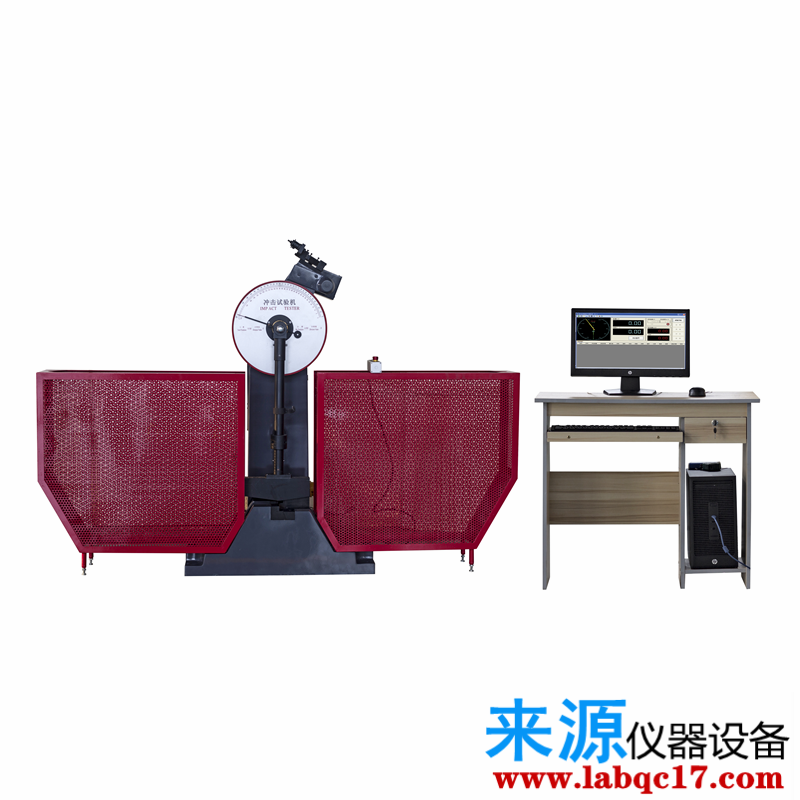

微机控制摆锤式冲击试验机LY-SYJ-BC300用于测定金属材料在动负荷下抵抗冲击的性能，从而判断材料在动负荷作用下的质量状况。

本机为微机半自动控制试验机，操作简单工作效率高，扬摆、冲击、放摆电气控制，并能利用冲断试样后的剩余能量自动扬摆作好下次试验准备，特别适用于连续做冲击试验的实验室和大量做冲击试验的冶金、机械制造等行业。

二、 技术特点：

微机控制摆锤式冲击试验机LY-SYJ-BC300为微机屏显式半自动冲击试验机，采用PC微机控制，可实现扬摆→冲击→测量→运算→屏幕数显→打印等微机化操作，工作效率高,测试精度高。在冲击试样后利用剩余能量自动扬摆，做好下次试验准备，操作简便，工作效率高。特别在连续做冲击试验的试验室和大量做冲击试验的冶金、机械制造等行业更能体现其优越性。计算机可计算并显示材料冲击吸收功、摆锤扬角及试验平均值。根据用户需要还可实现远程数据传输。

Ø 试验机主机为单支承柱式结构，悬臂式挂摆方式，摆锤锤体C型；

Ø 冲击刀采用螺钉安装固定，更换简单方便；

Ø 试样简支梁式支承；

Ø 主机装有安全防护销，并且配备了安全防护网；

Ø 手控盒和计算机控制，按指令完成取摆、冲击、自动扬摆、再冲击试验的全过程。

Ø 试验机符合国标GB/T3803-2002《摆锤式冲击试验机的检验》，按国标GB/T229-2007《金属材料 夏比摆锤冲击试验方法》对金属材料进行冲击试验。

三、 技术指标：

1.冲击能量：300J  150J

2.冲击速度：5.2m/s

3.摆锤预扬角：150°

4.试样支座跨距：40mm

5.支座钳口圆角：R1.0~1.5mm

6.冲击刀刃圆角：R2.0~2.5mm （ R8mm）

7.摆锤中心至冲击点距离：750mm

8.标准试样尺寸：10×10(7.5或5)×55mm

9.摆锤力矩： M=160.7695N.m   80.3848N.m

10.电源和功率：三相四线  50Hz   380V    5A

11.外形尺寸：2000×650×1400mm

12.角度准确度： 0.1°

13.重量： 约500Kg

14.环境条件：周围环境中无腐蚀介质，无震动，无强电磁场干扰。

四、设备主要配置：

1. 主机1台；

2. 150J、300J 摆锤各1个；

3. 电机（装在主机上）1台

4. 内六角扳手S=12（扳钳口座压板螺钉）1件；

5. 支座调校器1件；

6. 试样对中器 1件；

7. 拆卸器（换摆用）1套；

8. 地 脚 螺 栓  4套；

9. 调整斜铁 4块；

10. 安全防护网1套；

五、测控部分说明

1. 惠普品牌电脑

2. 惠普打印机

3. Windows操作系统为工作平台，屏幕显示，鼠标操作。

4. 软件支持多个摆锤。

5. 记录冲击强度，冲击能量等.也可计算最大最小平均值和标准偏差。

6. 实验数据自动处理，自动测量摆动周期

7. 系统参数全部开放，用户级操作者全方位掌握系统核心。

8. 具备完美的数据分析功能，适合于用户进行各类复杂的数据分析。

9. 具备完整的文件操作系统。、试验报告文件、试样文件等。

10. 以ASC码的形式存贮试验数据，可用任何通用商业报表、字处理软件对试验数据进行用户方再处理

11.单台计算机通过配置AD、I/O等卡板，可满足多台试验机的测控需要。支持各类商业通用打印机。

六、质量保证

设备在订货方正式验收合格后，视为正式交货。设备三包期为正式交货之日起一年（供应商另有延期规定的除外），在三包期内，供货方对设备出现的各类故障及时服务维修。保修期外设备在使用过程中发生故障，供货方及时到订货方服务，积极协助订货方完成维修任务。
